15.3. Active機(bigXXX.f5jp.local)の設定

15.3.1. HA VLANの設定

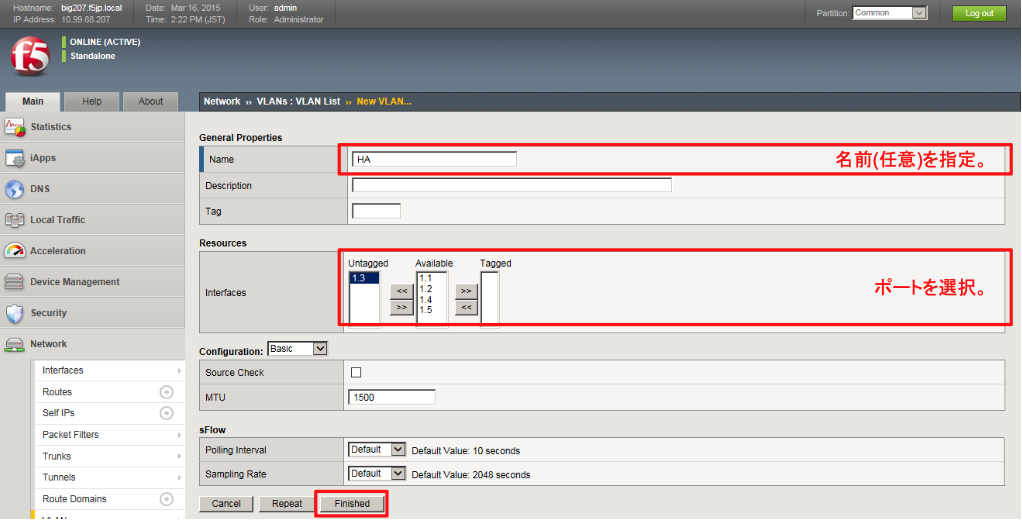

「Network」→「VLANs」で表示された画面の右上にある「Create」ボタンを押し、HA用VLANを設定します。 alt text

15.3.2. HA VLANのSelf IP設定

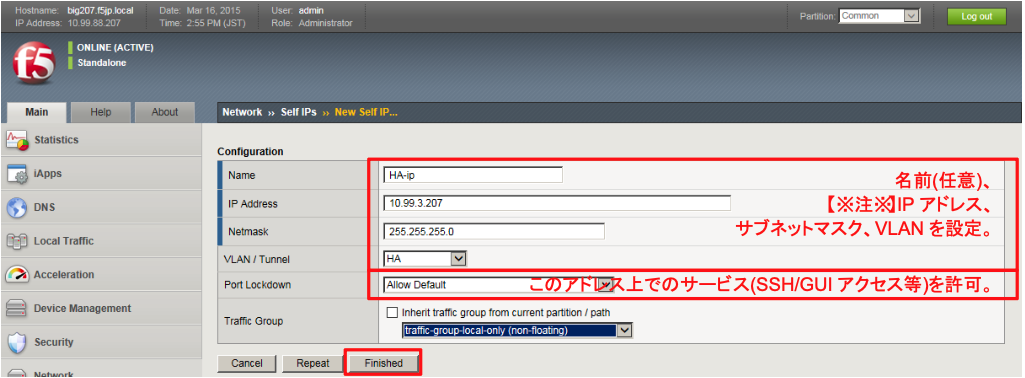

「Network」→「Self IPs」で表示された画面の右上にある「Create」ボタンを押し、HA用VLANのIPを設定します。 alt text

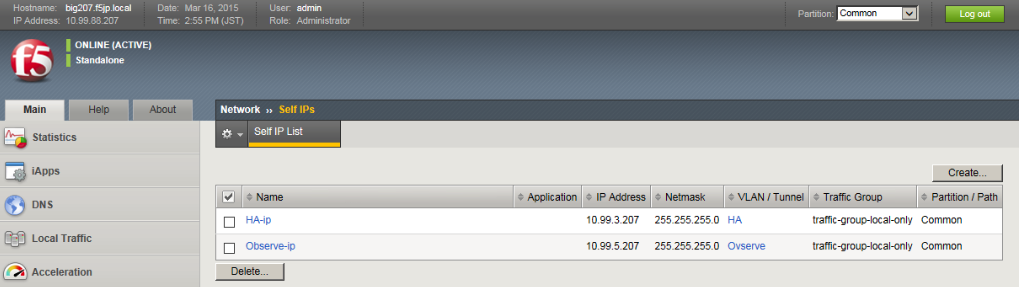

(1) 一覧は以下のような状態になります。 alt text

15.3.3. Device Managementの設定

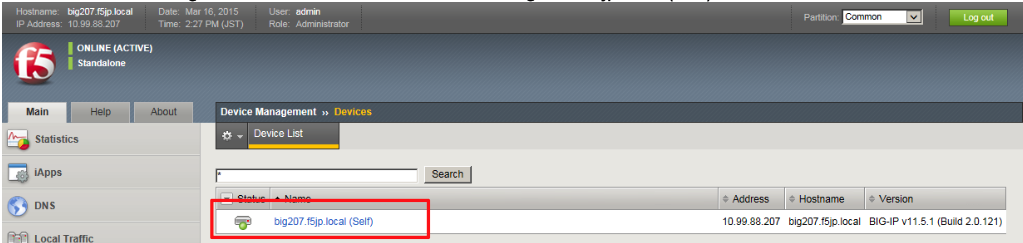

次に、「Device Management」→「Devices」で、自分自身：bigXXX.f5jp.local(self)を選択します。 alt text

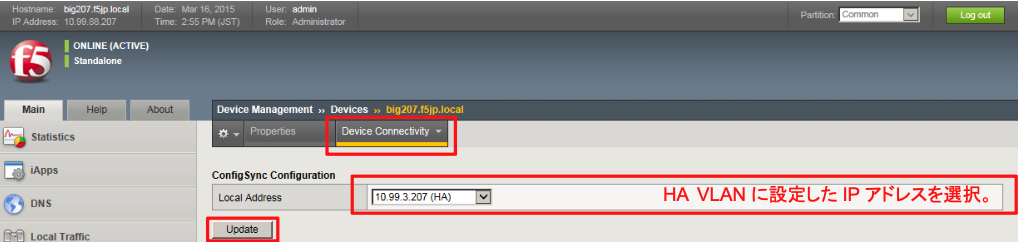

(1) 「Device Connectivity」プルダウンメニューから「ConfigSync」を選択し、HA VLANに指定したIPアドレスを選択し「Update」を押します。 alt text

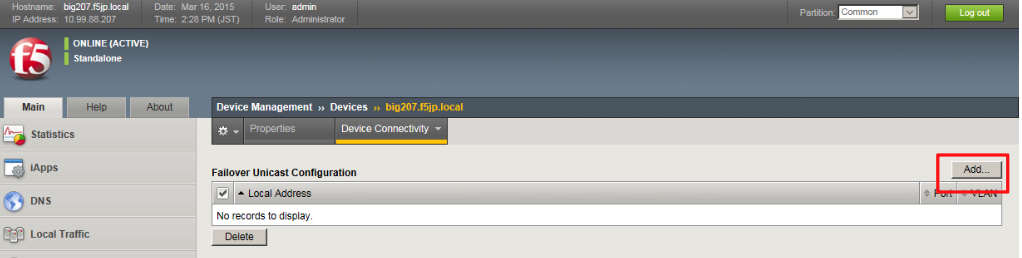

(2) 「Device Connectivity」プルダウンメニューから「Network Failover」を選択し、「Add」ボタンを押します。 alt text

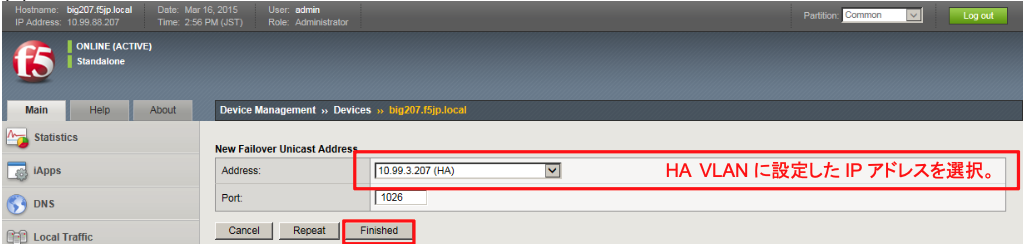

(3) HA VLANに設定したIPアドレスを選択します。 alt text

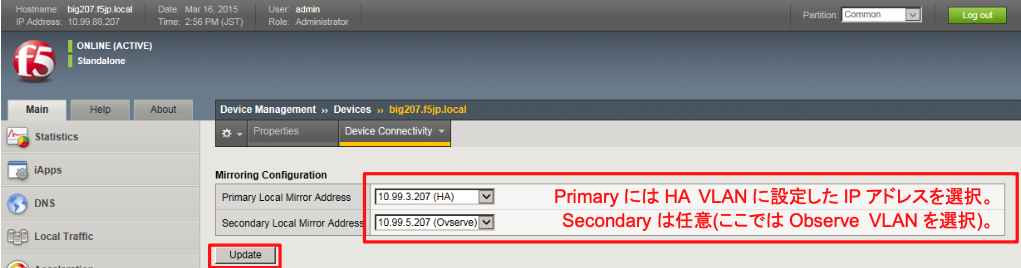

(4) 「Device Connectivity」プルダウンメニューから「Mirroring」を選択し、HA VLANに指定したIPアドレスをプライマリに指定します。任意ですが、ここではSecondaryとして、Observe VLANに指定したIPアドレスを選択しています。選択後、「Update」を押します。 alt text
