9.1. Global向けルール設定
Globalのルール設定を行うので、一旦、パーティションを「Common」に戻し、共通設定を行います。
9.1.1. TCPポートのリスト設定
ここではPort Listを使った設定を行ってみます。

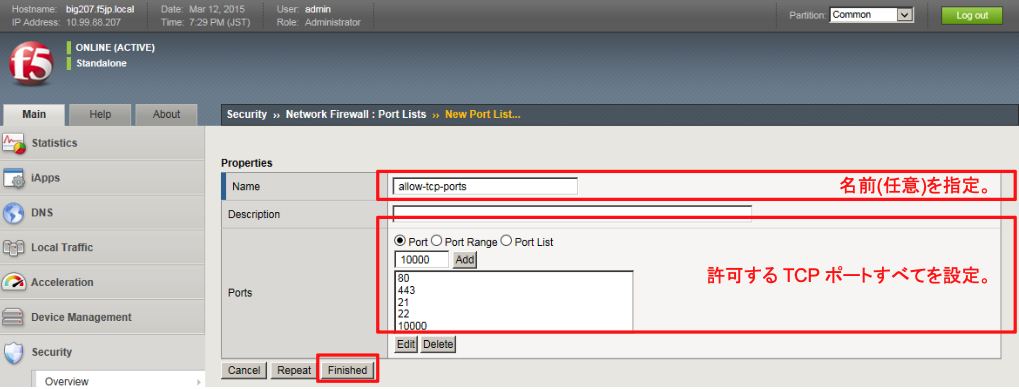

「Security」→「Network Firewall」→「Port Lists」で表示された画面の右上にある「Create」ボタンを押し、現れた画面で以下のように設定します。
9.1.2. UDPポートのリスト設定

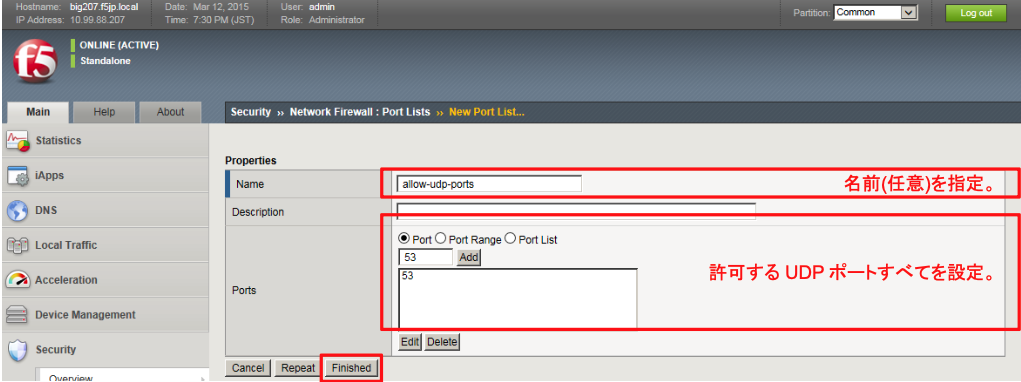

同様の方法で、UDPポートのリストも設定します。
9.1.3. GlobalのACL設定
Globalでパケットフィルタする設定を行います。

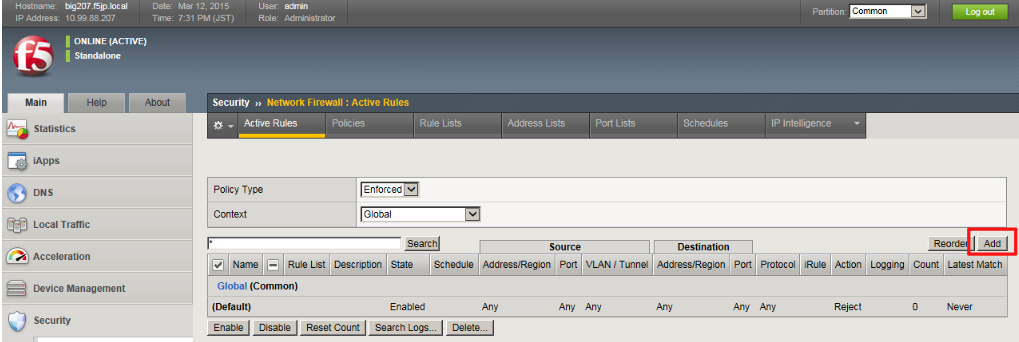

「Security」→「Network Firewall」→「Active Rules」で表示された画面の右上にある「Add」ボタンを押します。

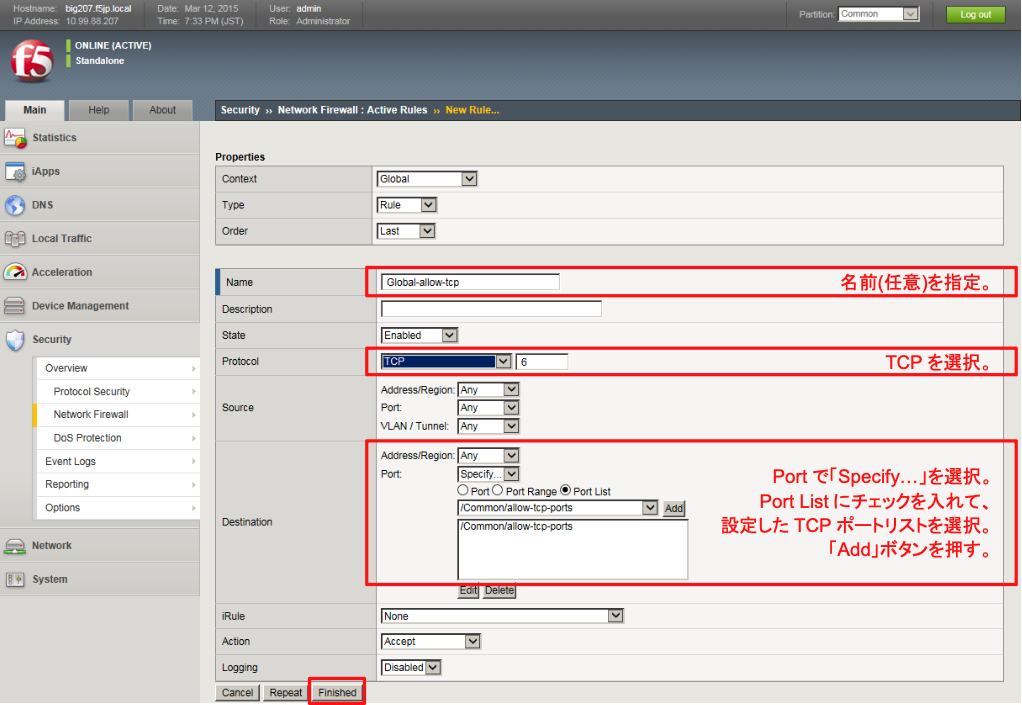

(1) TCP許可用ルール
以下のように設定します。

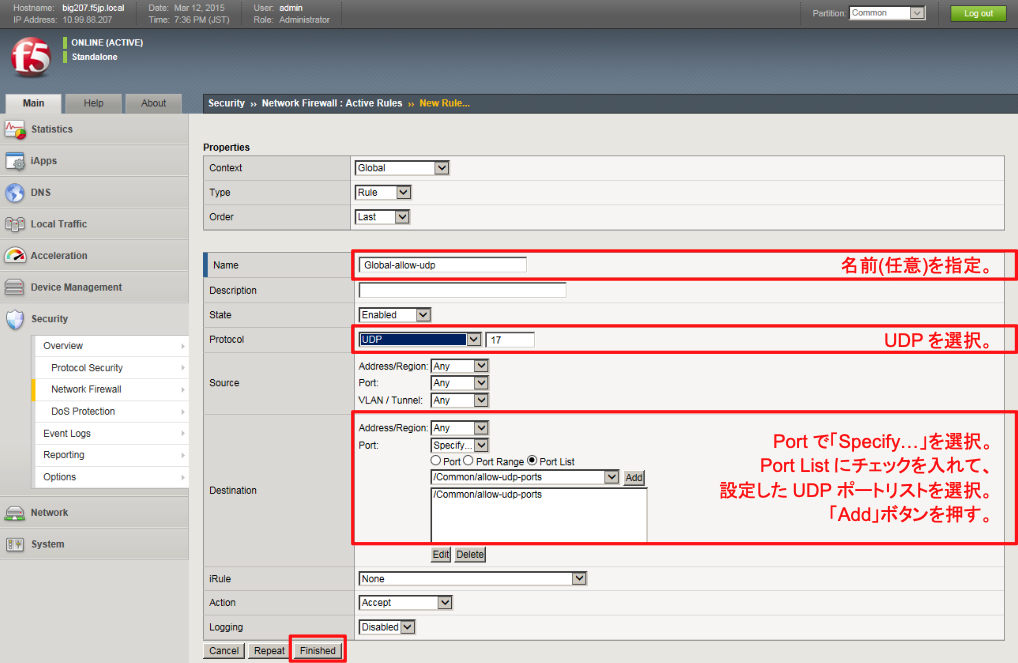

(2) UDP許可用ルール
再度「Add」ボタンを押し、以下のように設定します。

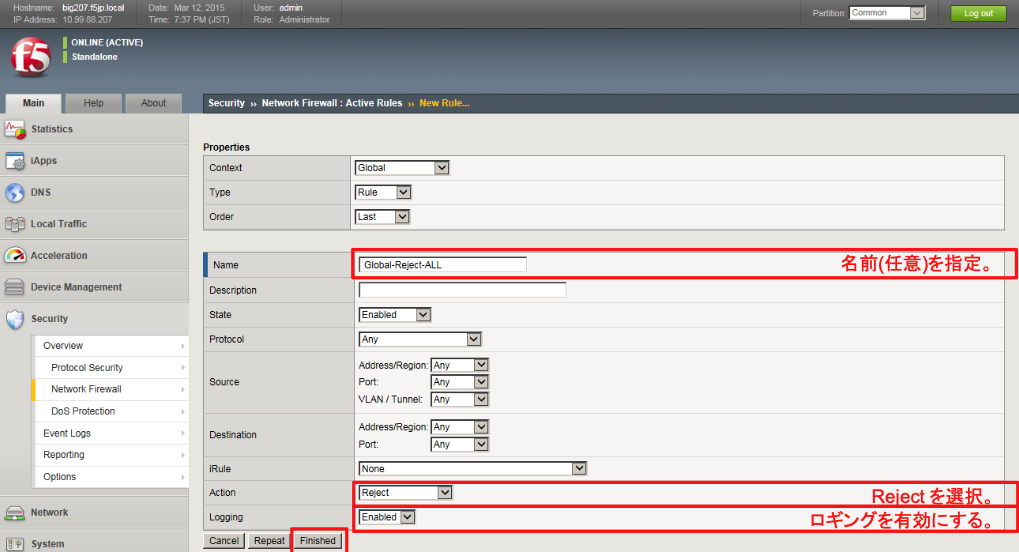

(3) 上記以外は全て拒否するルール
再度「Add」ボタンを押し、以下のように設定します。

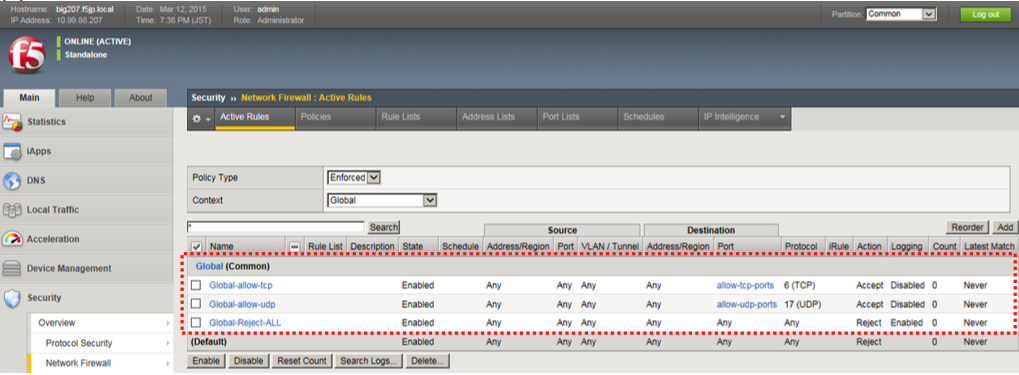

(4) Global ACLは以下のようになります。
9.1.4. GlobalのLogging設定
Globalのログ出力は、「global-network」というデフォルトで用意されたLogging Profileの設定変更が必要です。

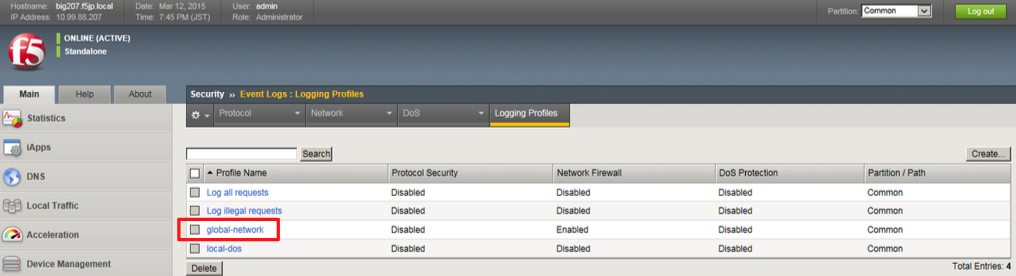

(1) 「Security」→「Event Logs」→「Logging Profiles」で表示された「global-network」をクリックします。

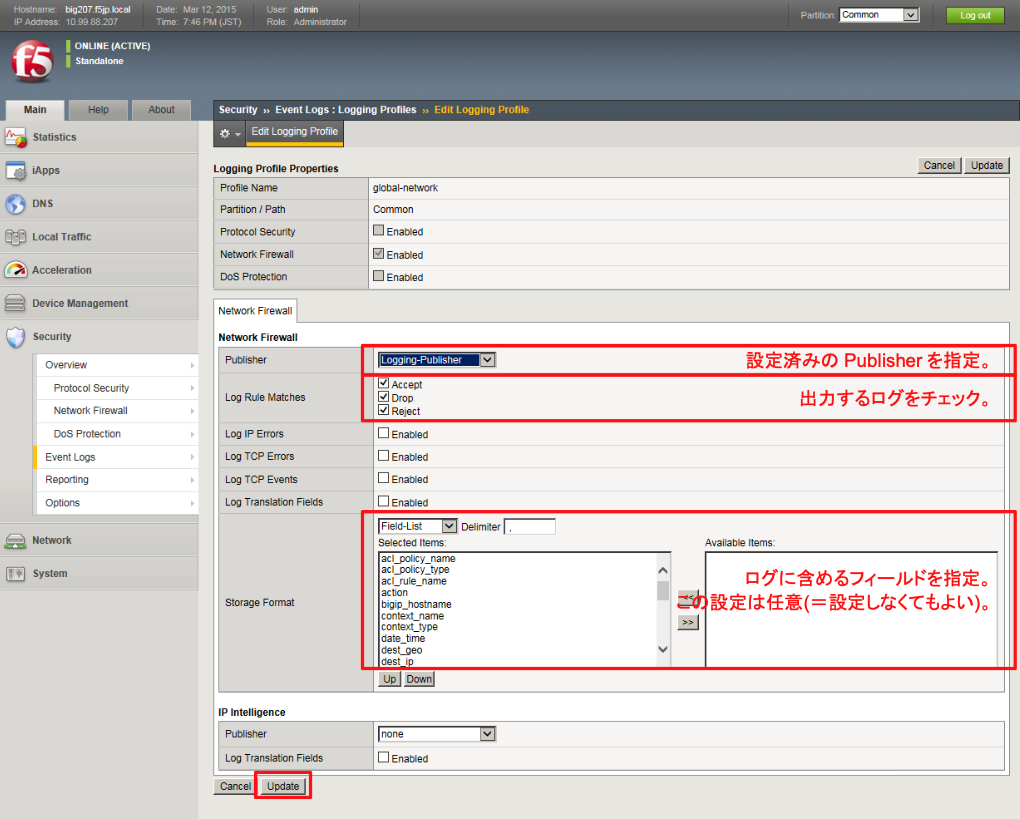

(2) 以下のように設定します。
9.1.5. ログの確認
ログ出力を確認します。
本ガイドのネットワーク構成では、10.99.2.0/24のセグメントにWindows 2008サーバやWindowsクライアントが複数接続されています。
Globalに設定したフィルタ設定では、Windowsは、例えばNetBIOS over TCP/IP(NBT)のようなパケットをデフォルトで出力するので、Global-Reject-ALLルールに合致するため、多数のログが出力されてしまいます。

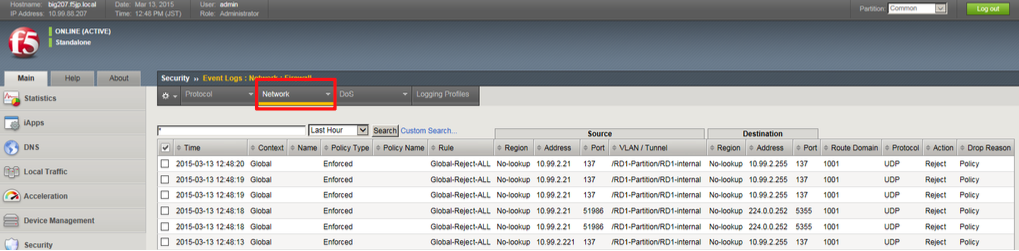

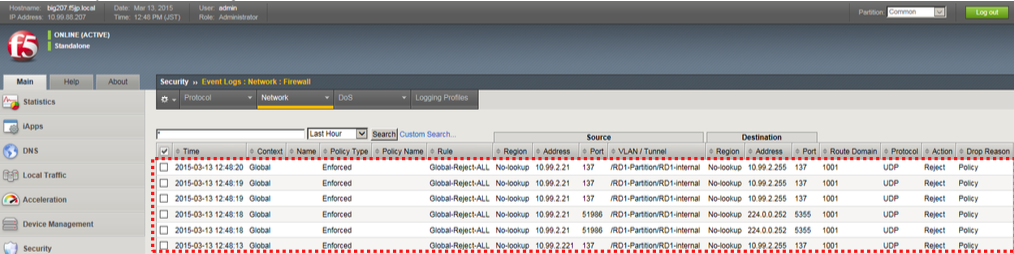

「Security」→「Event Logs」→「Network」→「Firewall」でログを確認します。
本ガイドのポリシーとしては、「これらのログ出力は必要なし」と決め、以降でログを出力しないよう、設定を行います。
9.1.6. Windows標準プロトコルのフィルタ設定
Windows標準プロトコルによるパケットは、設定済みの「Global-Reject-ALL」にヒットするので、多数のログが出力されてしまいます。これらのログ出力させないためには、そのルールの前に新しくルールを入れる必要があります。
Route Domain：RD1 (ID:1001)のインタフェースでWindows標準プロコルを検知しているので、RD1用のフィルタリング設定をGlobalに適用することにします。
9.1.6.1. IPv4のDrop & ログの無効化
本ガイドでは、10.99.2.0/24のサブネット上にWindowsが接続されています。
RD1(ID:1001)で、「そのアドレスから出力されるパケットを全てDrop & ログ出力はしない」という設定を行います。

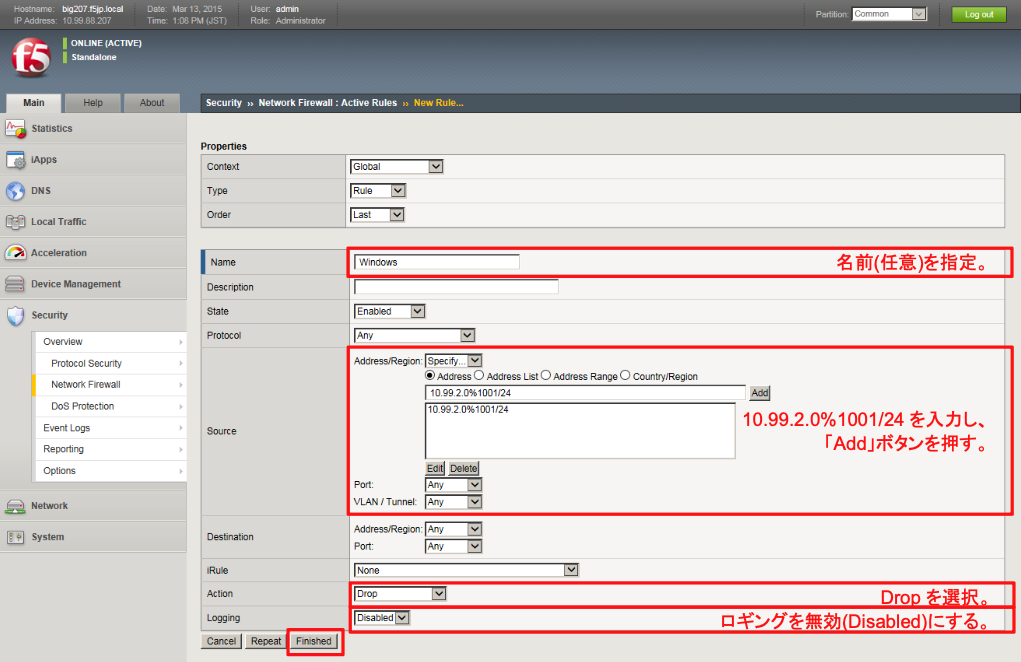

(1) 「Security」→「Network Firewall」→「Active Rules」で表示された画面の右上にある「Add」ボタンを押し、表示された画面で以下のように設定します。

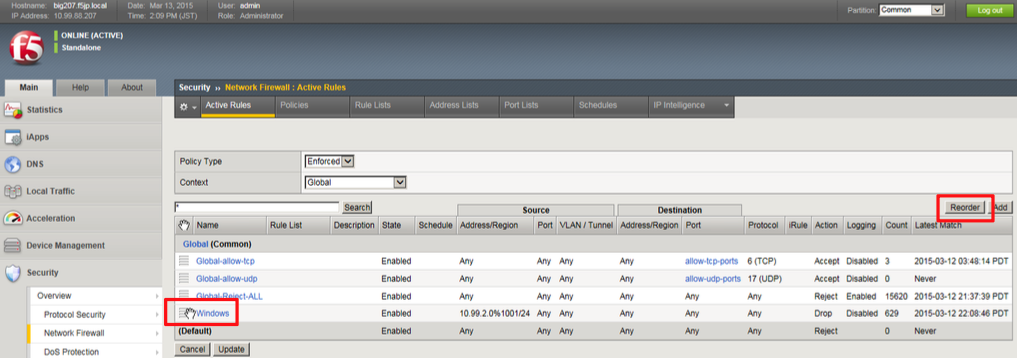

(2) Active Rulesの一覧で、右上の「Reorder」ボタンを押します。
各ルール行の先頭にカーソルを持っていくと、カーソルが「手」のマークに変わります。
ドラッグ＆ドロップで、「Global-Reject-ALL」の前に持って行きます。
移動できたら、「Update」ボタンを押します。
9.1.6.2. IPv6のDrop & ログの無効化
Windowsは、IPv4だけでなく、IPv6も標準で動作しています。

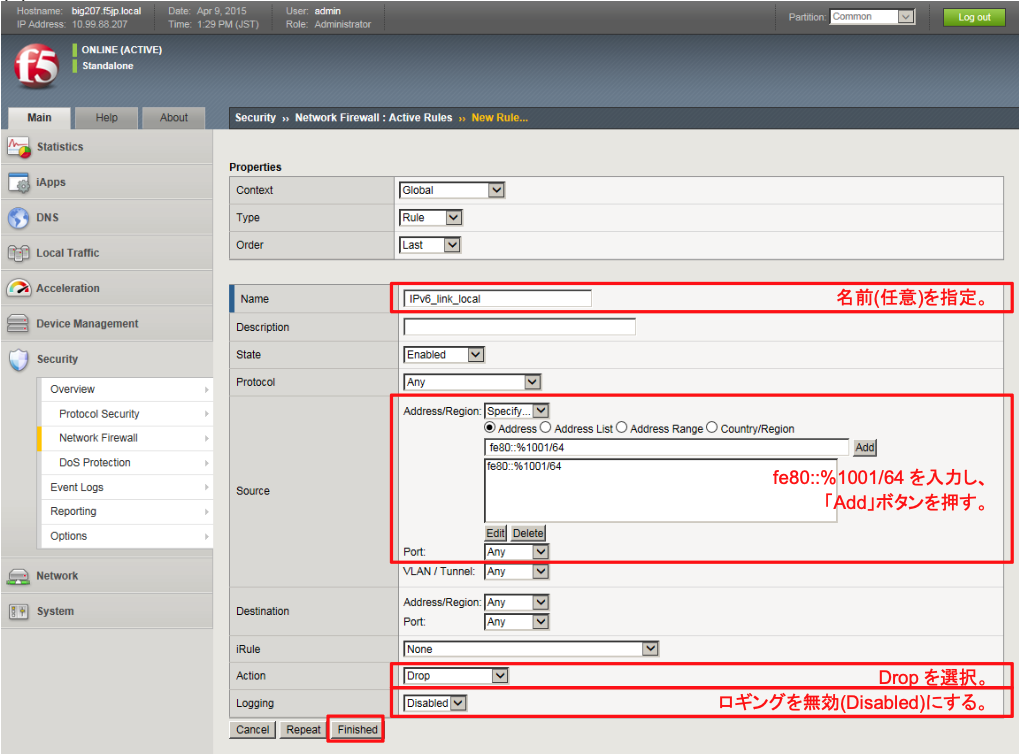

IPv6リンクローカルアドレス(fe80::0/64)でパケットを出力しますので、RD1(ID:1001)で、「そのアドレスから出力されるパケットを全てDrop & ログ出力はしない」という設定を行います。
(1) IPv4と同様の方法で設定します。

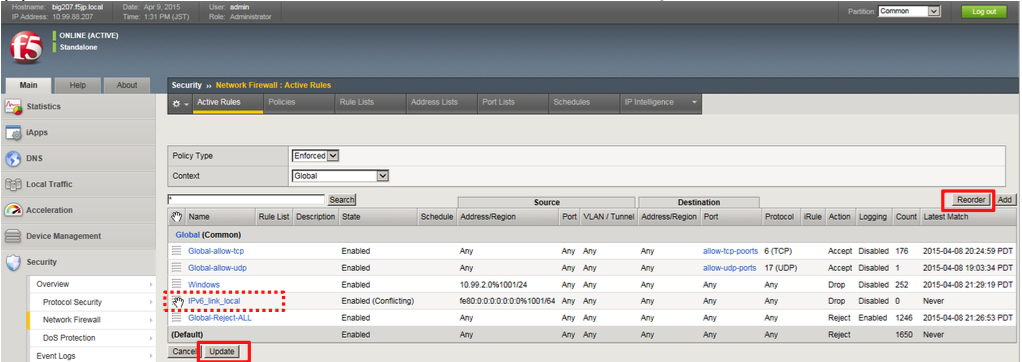

(2) Active Rulesの一覧で、右上の「Reorder」ボタンを押して、「Global-Reject-ALL」の前に移動します。
(3) 今一度、「Security」→「Event Logs」→「Network」→「Firewall」でログを確認します。
「Network」タブ→「Firewall」を数回クリックします。
現在時刻とログを比較し、新たな10.99.2.0/24およびfe80::/64からのログが出力されていないことを確認します。
