5.4. ルーティングの設定

5.4.1. デフォルトゲートウェイの設定

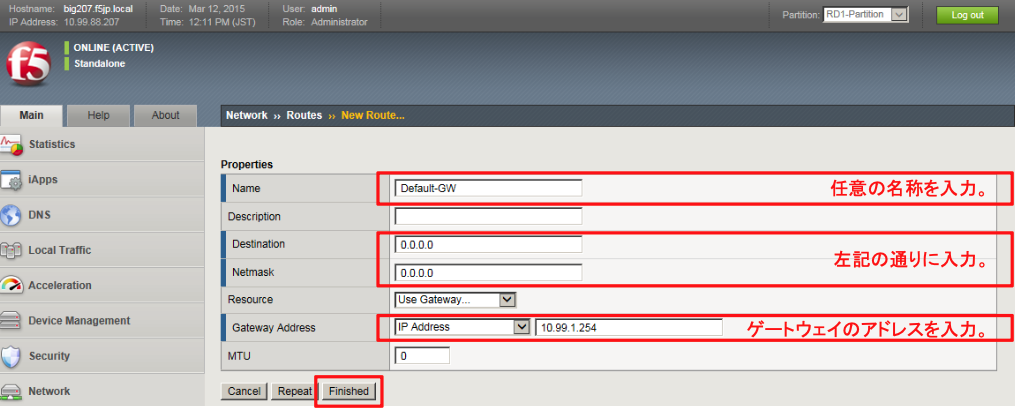

「Network」 → 「Routes」で表示された画面の右上にある「Add」ボタンを押し、現れた画面で以下のように設定します。 alt text

5.4.2. DMZサーバへのルーティング設定

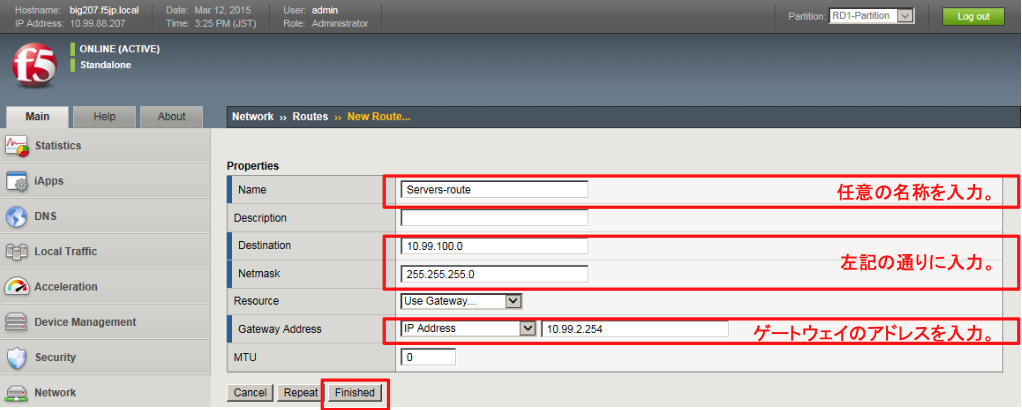

BIG-IPからDMZサーバ：10.99.100.0/24へ到達するためのルーティングも同様に設定します。 alt text

5.4.3. ［参考］ Pingによる疎通確認

ルーティング設定が正しいことを確認するために、Pingによる疎通確認を行いたい場合があります。

その場合、コンソール接続またはSSHにてBIG-IPへログインします。
(デフォルトのユーザ名/パスワードは、"root/default"です。)

  1. tmshを実行します。

  2. RD1-Partitionへディレクトリを変更します。

  3. 疎通確認したい宛先へPingを実行します。

[root@bigXXX:Active:In Sync] config #tmsh ①
root@(bigXXX)(cfg-sync Standalone)(Active)(/Common)(tmos)# cd /RD1-Partition/ ②
root@(bigXXX)(cfg-sync Standalone)(Active)(/RD1-Partition)(tmos)# ping 10.99.1.254 ③
PING 10.99.1.254 (10.99.1.254) 56(84) bytes of data.
64 bytes from 10.99.1.254: icmp_seq=1 ttl=64 time=3.20 ms
64 bytes from 10.99.1.254: icmp_seq=2 ttl=64 time=1.57 ms
